噴碼機墨路圖非常重要，安田科技在技術人員培訓過程中，非常重要的一個環節就是向維修技術人員詳細解讀和分析噴碼機墨路圖，這是機器維修的知識儲備基礎，下面，我們就針對于墨路圖進行技術分享，幫助大家更好的認識噴碼機，更高效的進行使用、維修、維護等服務。

噴碼機墨路圖的功能性與作用主要有兩點：

1、在噴碼機出現故障，需要維修時，方便操作使用者根據墨路圖找到是哪里出現問題，然后進行針對性的處理維修，讓噴碼機快速恢復正常、投入使用。
2、幫助噴碼機廠家進行技術升級，噴碼機墨路部分是否合理，是機器運行是否穩定、噴印效果是否良好的硬件保障，墨路圖的改良升級，不僅能助力噴碼機更新?lián)Q代，也能讓廠家提供更多優化方案，提升機器穩定性。

經過統計分析，噴碼機出現故障時，百分之九十以上都是墨路方面的故障和問題導致，增加墨路方面的知識儲備，對于日常使用、故障維修、應急處理等方面都有積極意義。
希望可以用到墨路圖的伙伴們保存分享，在平時學習或機器出現問題時，先從理論角度來解釋和分析，從而縮小范圍，快速找到問題所在。

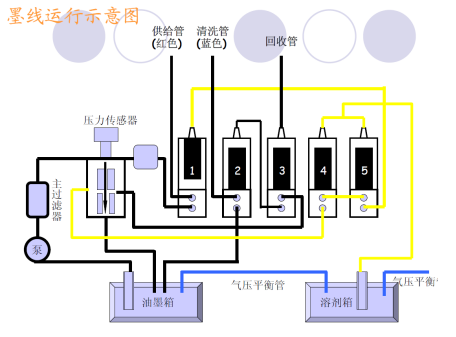

通過上面這張噴碼機墨路圖，我們可以清楚的看到墨水的管路走向：

供墨端：油墨箱——壓力泵——主過濾器——供墨電磁閥——噴頭噴嘴——回收槽——油墨箱

溶劑添加端：溶劑箱——溶劑添加閥——文丘里——油墨箱

噴頭清洗：溶劑箱——清洗閥——供墨閥——噴頭噴嘴——回收槽——油墨箱

墨路管道出現問題的概率較大，也和使用者的一些不良習慣有關，比如不按時做保養、不按正常程序進行開機、關機，使用替代、假冒油墨、溶劑、清洗劑等耗材。
想要標識設備穩定可靠，首先我們要選擇廠家指定型號的墨水、稀釋劑，另外要根據保養手冊進行定期清洗、更換新過濾器，這樣才能讓機器運行更加穩定。

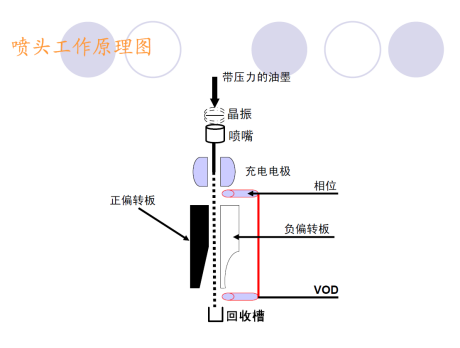

最后，分享了噴碼機墨路圖之后，杭州安田科技再給大家分享一下噴頭工作原理圖，方便大家不僅從墨路認識機器、更從原理上認識與理解，加深記憶。

帶壓力的墨水經過晶振、從噴嘴噴射而出，經過充電電極、相位檢測柱、高壓偏轉板、充電的墨滴會偏轉而出，形成字符，沒有充電的墨水則會進入回收槽，完成循環。
